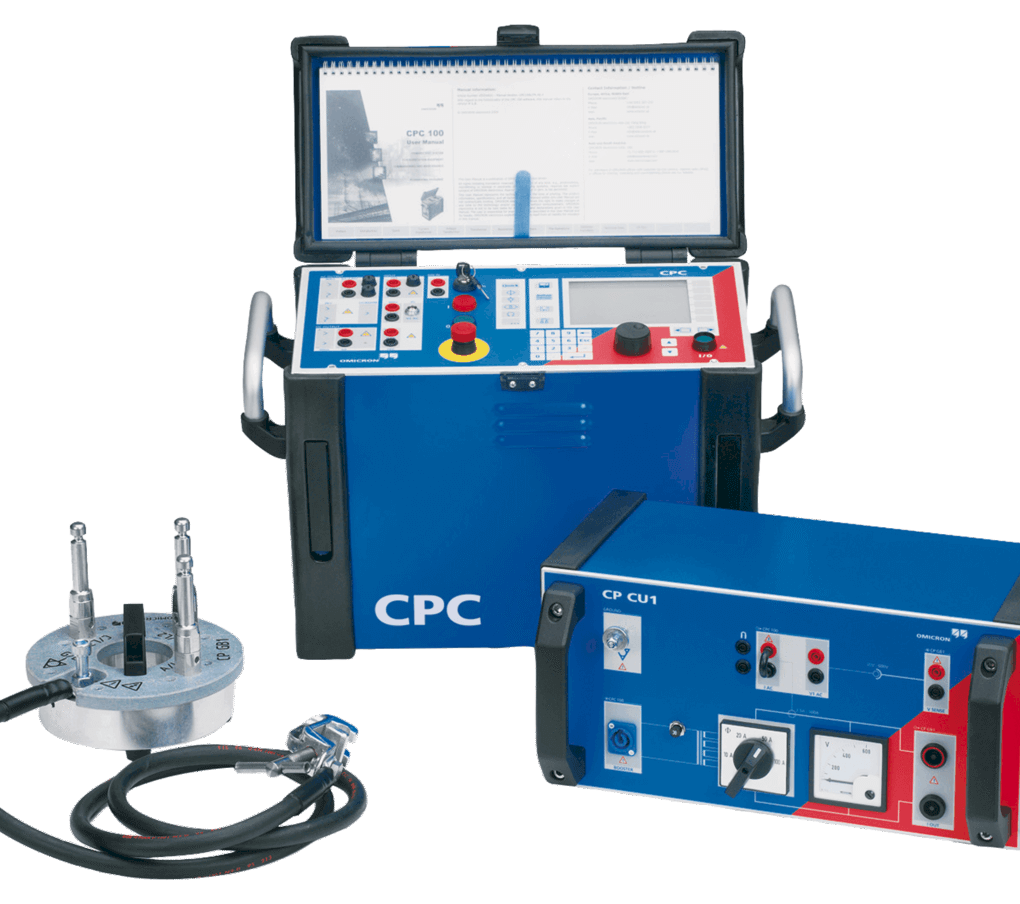

- El OMICRON CP CU1 es una unidad de acoplamiento multifuncional que, junto con el sistema de prueba CPC 100, permite realizar mediciones de impedancias de línea y factor K en líneas aéreas y cables de alta tensión con alta precisión. Gracias al uso de frecuencias de salida variables, las mediciones no se ven afectadas por interferencias de la red eléctrica, ofreciendo resultados extremadamente reproducibles incluso en entornos con ruido. El CP CU1 incluye un transformador de adaptación de impedancias que optimiza la transferencia de potencia desde el CPC 100 hacia el activo bajo prueba y, para aumentar la seguridad del técnico, se suministra con una unidad de puesta a tierra CP GB1 capaz de desviar corrientes de hasta 30 kA cuando se exceden valores límite de tensión. Esta combinación facilita pruebas en impedancia de tierra, tensiones de paso y contacto, acoplamientos mutuos de líneas y más, con registro automático de resultados mediante el software de control.
Preguntas frecuentes
¿Cuál es la función principal del CP CU1 en conjunto con el CPC 100?
El CP CU1 actúa como una unidad de acoplamiento que permite conectar de forma segura el CPC 100 a líneas aéreas y cables de alta tensión para medir impedancias de línea, factor K, impedancias de tierra, tensiones de paso y contacto, ampliando significativamente las capacidades de diagnóstico del sistema de pruebas.
¿Por qué las mediciones con el CP CU1 no se ven afectadas por interferencias de la frecuencia de la red?
El sistema CPC 100 + CP CU1 emplea frecuencias de salida variables para las mediciones, lo que hace que las interferencias de la frecuencia de la red (por ejemplo 50/60 Hz) no influyan en los resultados, permitiendo obtener mediciones extremadamente precisas y reproducibles incluso en ambientes electromagnéticamente ruidosos.
¿Qué tipo de seguridad adicional ofrece el CP CU1 durante las pruebas?
Para aumentar la seguridad del personal de pruebas, el CP CU1 se suministra con una unidad de puesta a tierra CP GB1, que puede desviar corrientes de hasta 30 kA si se excede un valor límite de tensión, garantizando protección en situaciones de falla o condiciones inesperadas durante la conexión a línea o cable.
¿Qué parámetros eléctricos se pueden determinar al usar CP CU1?
Con la combinación CPC 100 + CP CU1 es posible medir de forma precisa:
Impedancias de línea y factor K en líneas aéreas o cables HV
Impedancias de tierra en sistemas de gran escala
Tensiones de paso y de contacto para evaluación de seguridad
Acoplamientos mutuos entre líneas paralelas o con cables de señalización
¿Qué aplicaciones típicas tiene el CP CU1 en pruebas de sistemas eléctricos?
El CP CU1 se utiliza para ensayos en sistemas de puesta a tierra de subestaciones, pruebas offline de cables de alta tensión, evaluación de líneas de transmisión, medición de condiciones de acoplamiento entre líneas y cables auxiliares, y análisis de parámetros críticos para protección y modelamiento de red.
