- Equipo de prueba todo en uno compacto y resistente
- Rango de frecuencias más amplia para mayor sensibilidad (15 Hz – 400 Hz)
- Pruebas a frecuencia variable para un mejor diagnóstico del estado
- Eliminación muy eficaz de los campos de interferencia en la frecuencia de la red
- Fuente de alta tensión para mediciones de descargas parciales de hasta 15 kV
- Componente portátil y fácil de transportar usando un carro
Preguntas frecuentes
¿Cuál es la función principal del CP TD1 y con qué equipos se integra?

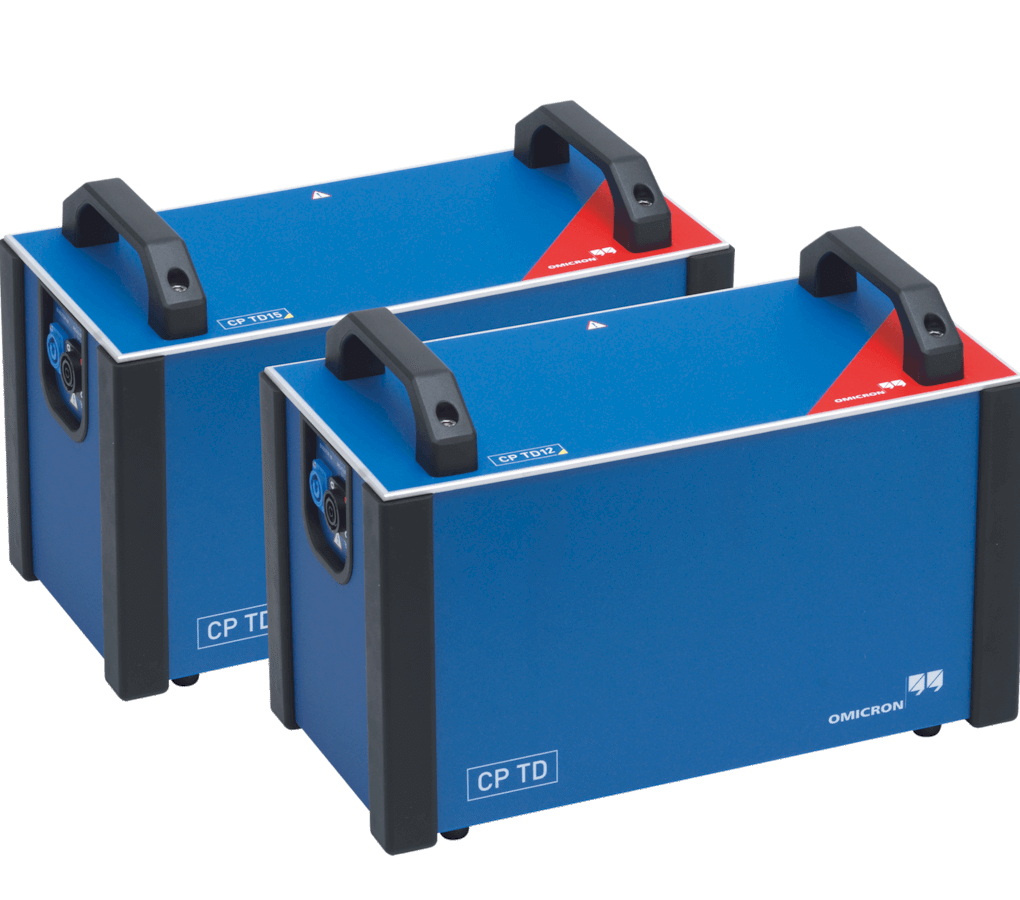

El CP TD1 es un módulo de medición diseñado para determinar con precisión capacitancia, factor de disipación (tan δ) y factor de potencia (cos φ) en componentes eléctricos de alto voltaje, así como otros parámetros derivados como potencia activa, reactiva y aparente, calidad de factor (QF), impedancia, inductancia y ángulo de fase. Este módulo se integra como accesorio a sistemas de pruebas como el CPC 100, CPC 80 y TESTRANO 600, extendiendo su capacidad de medición para ensayos de aislamiento y diagnóstico detallado
¿Qué parámetros eléctricos adicionales puede medir el CP TD1 además de capacitancia y factor de disipación?
Además de capacitancia y factor de disipación (tan δ), el CP TD1 puede determinar factor de potencia (cos φ), potencia activa, reactiva y aparente (P, Q, S), impedancia, inductancia, corriente de excitación, ángulo de fase y calidad de factor (QF). Estas mediciones ofrecen una visión más completa del estado dieléctrico y eléctrico de los activos bajo prueba.
¿Por qué es importante realizar mediciones a frecuencias variables con el CP TD1?
La medición a frecuencias variables (por ejemplo 15 Hz–400 Hz) mejora la sensibilidad del diagnóstico del aislamiento, permitiendo detectar con mayor precisión pérdidas por humedad, envejecimiento o degradación del material dieléctrico que no siempre se manifiestan claramente a una sola frecuencia estándar. Esta capacidad es especialmente útil en ensayos de transformadores, cables y otros activos donde el comportamiento del aislamiento cambia con la frecuencia de excitación.
¿El CP TD1 puede usarse tanto en campo como en laboratorio?
Sí. El CP TD1 está diseñado para ser portable y robusto, compatible con carretillas para facilitar el transporte, lo que permite su uso tanto en pruebas de campo (subestaciones, plantas industriales) como en entornos de laboratorio. Su diseño maximiza la supresión de interferencias de frecuencia de red, lo que mantiene la precisión aun en entornos con ruido electromagnético considerable.
¿Qué normas o guías técnicas soporta el uso del CP TD1 para diagnóstico de aislamiento?
Cuando se usa junto con el CPC 100, el CP TD1 permite realizar mediciones de aislamiento según normas internacionales relevantes como IEEE 62 (C57.152) y IEC 60076-1/-3, así como de acuerdo con guías de mantenimiento como la Guía CIGRE para mantenimiento de transformadores. El soporte de pruebas a frecuencias variables y la precisión de laboratorio facilitan la comparación con criterios normativos para evaluar el estado del aislamiento eléctrico.
