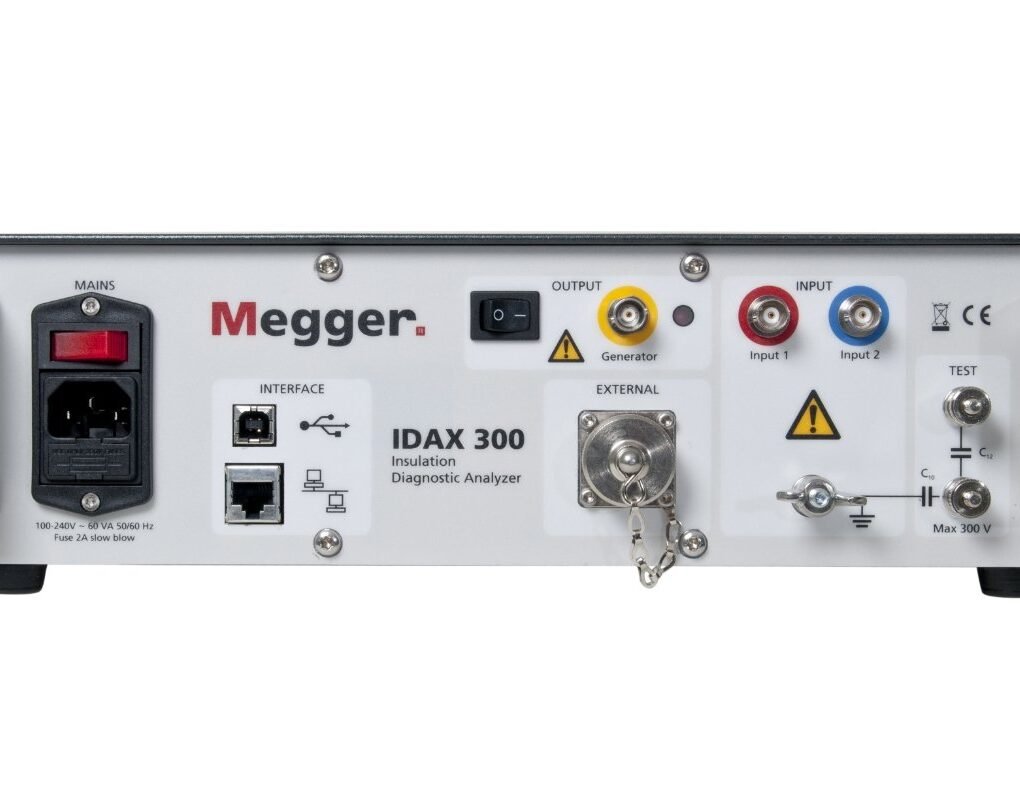

- El IDAX 300 es un analizador avanzado de diagnóstico de aislamiento que utiliza la técnica de Dielectric Frequency Response (DFR) para evaluar de forma precisa el estado dieléctrico de activos eléctricos críticos. Mediante la medición de capacitancia y factor de disipación en un amplio rango de frecuencias, el IDAX 300 permite identificar la presencia de humedad en el aislamiento sólido, el envejecimiento de materiales y la conductividad del aceite dieléctrico. Su alta sensibilidad y capacidad de corrección por temperatura proporcionan resultados confiables y repetibles, facilitando diagnósticos comparables y decisiones informadas para mantenimiento, puesta en servicio y gestión del ciclo de vida de transformadores, bornas y otros equipos de alta tensión.
Preguntas frecuentes
¿Qué es la medición DFR y por qué es importante para el diagnóstico de aislamiento?
La DFR (Dielectric Frequency Response), también llamada FDS (Frequency Domain Spectroscopy), es una técnica de medición que evalúa capacitancia y pérdidas (tangente delta / factor de potencia) a través de un rango de frecuencias para caracterizar el estado del aislamiento. A diferencia de las pruebas en una sola frecuencia, la DFR revela efectos de humedad, envejecimiento de materiales y conductividad del aceite dentro del aislamiento, lo que ofrece un diagnóstico más completo y sensible del estado dieléctrico.
¿Qué información se obtiene de una medición DFR con un analizador como IDAX?
Una medición DFR proporciona:
Curvas de respuesta DFR (capacitancia y factor de disipación) sobre amplio rango de frecuencias.
Contenido estimado de humedad en aislamiento sólido.
Conductividad del aceite dieléctrico a temperatura de referencia.
Factor de potencia / tangente delta a frecuencia de línea normalizada.
Estos datos permiten evaluar con precisión el estado del aislamiento de transformadores, bornas y otros componentes, superando las limitaciones de pruebas estáticas tradicionales.
¿En qué se diferencia una medición DFR de una medición SFRA?
Aunque ambas técnicas trabajan con múltiples frecuencias, DFR y SFRA tienen objetivos distintos:
DFR analiza cómo varían las pérdidas y la capacitancia del aislamiento ante diferentes frecuencias para obtener información sobre el estado higroscópico y dieléctrico.
SFRA evalúa la respuesta de transferencia de un devanado a través de un barrido de frecuencias, proporcionando un diagnóstico de cambios mecánicos o deformaciones en los bobinados.
En resumen, DFR se orienta al diagnóstico del material de aislamiento, mientras que SFRA se orienta a la integridad mecánica del devanado.
¿Por qué es necesaria la temperatura de aislamiento en las pruebas DFR?
Los parámetros dieléctricos —como la conductividad del aceite y la respuesta de pérdidas— dependen fuertemente de la temperatura. Para comparar mediciones con valores de referencia o entre diferentes condiciones, se utiliza la corrección de temperatura individual (ITC) para normalizar los resultados a temperaturas de referencia, garantizando que los valores sean comparables y significativos, independientemente de la temperatura real del activo.
¿Cuánto tiempo suele tardar una medición DFR con un equipo como el IDAX?
El tiempo de medición depende del activo a evaluar y su estado, pero típicamente:
Para transformadores: menos de 20 minutos en condiciones normales.
Para bornas u otros objetos de menor tamaño: menos de 5 minutos.
El uso de señales multifrecuencia simultáneas reduce el tiempo total de medición sin sacrificar la calidad de los datos.
