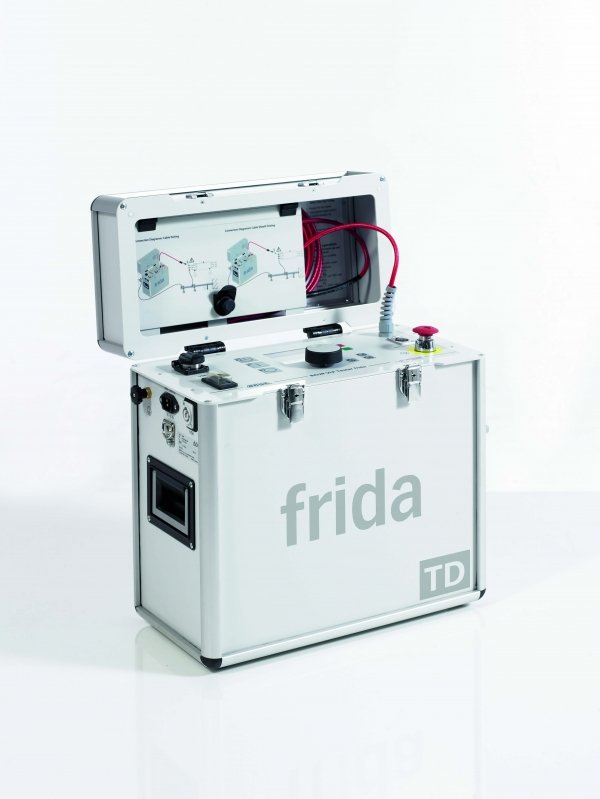

El BAUR Frida TD es un equipo portátil de alta tensión para ensayo y diagnóstico de cables de media tensión que combina funciones avanzadas de ensayo VLF (Very Low Frequency) con medición integrada del factor de disipación (tan δ) y el Monitored Withstand Test (MWT) en una sola secuencia automatizada. Esto permite realizar tanto pruebas de resistencia dieléctrica como diagnósticos detallados del aislamiento en cables con aislamiento de plástico (PE/XLPE) o papel impregnado, facilitando una evaluación precisa del estado del cable y su envejecimiento dieléctrico en un solo proceso de medición. El Frida TD está optimizado para pruebas fuera de servicio en redes de media tensión hasta 20 kV, simplificando configuraciones de ensayo y reduciendo tiempos operativos sin sacrificar la calidad de los resultados.
Preguntas frecuentes
¿Qué capacidades integra el BAUR Frida TD?
El Frida TD integra:
Ensayo VLF con tecnología truesinus® para aplicar tensión de prueba de baja frecuencia con mínima distorsión.
Diagnóstico de factor de disipación (tan δ) para evaluar el envejecimiento del aislamiento.
Monitored Withstand Test (MWT) que combina ensayo de resistencia dieléctrica y medición de tan δ en un solo proceso automatizado.
Esto permite obtener resultados completos del estado del cable con una sola secuencia de prueba.
¿Qué ventajas ofrece la tecnología VLF truesinus® en las pruebas?
La tecnología VLF truesinus® genera una tensión sinusoidal de baja frecuencia con baja distorsión y reproducibilidad independiente de la carga, lo que permite detectar fallas de aislamiento sin someter el cable a tensiones extremas que puedan deteriorar el material dieléctrico durante la prueba.
¿Qué tipos de cables se pueden evaluar con el Frida TD?
Este equipo es adecuado para pruebas diagnósticas en cables de media tensión con aislamiento de plástico (PE/XLPE) y papel impregnado, permitiendo diferenciar entre cables nuevos, dañados de forma leve o con daños avanzados como los provocados por “water trees”.
¿Cómo mejora el factor de disipación (tan δ) el diagnóstico del aislamiento?
La medición del factor de disipación (tan δ) proporciona información detallada sobre el deterioro del aislamiento dieléctrico que no siempre se evidencia con una simple prueba de tensión. Valores de tan δ más altos pueden indicar envejecimiento, humedad o degradación interna, lo que permite priorizar acciones de mantenimiento antes de fallas catastróficas.
¿Qué beneficios ofrece la automatización de pruebas y diagnósticos?
Las secuencias automáticas de prueba y diagnóstico del Frida TD reducen el error humano y el tiempo de operación al ejecutar ensayos repetibles y consistentes sin necesidad de intervención manual entre mediciones. Esto optimiza la eficiencia del proceso de medición y análisis del estado de los cables en campo.
